Vasos de Pressão, o que são?
Vasos de Pressão estão por toda parte, por isso é importante se atentar à NR 13.
“Vasos de pressão são todos os reservatórios, de qualquer tipo, dimensões ou finalidades, fundamentais nos processos industriais que contenham fluidos com pressões internas diferentes da pressão atmosférica, ou submetidos à pressão externa, cumprindo assim a função básica de armazenamento”
A NR13 – CALDEIRAS, VASOS DE PRESSÃO E TUBULAÇÃO no item 13.2.1 , define os equipamentos que se enquadram nos requisitos de segurança da Norma, e categoriza o tipo de vasos e caldeiras que é obrigatório a inspeção, devido criticidade, tipo de fluído , e através do cálculo da P.V.
Leia também
Mas todo equipamento que trabalha sob pressão, possui risco de danos e consequência, diferenciando somente o grau e potencialidade.

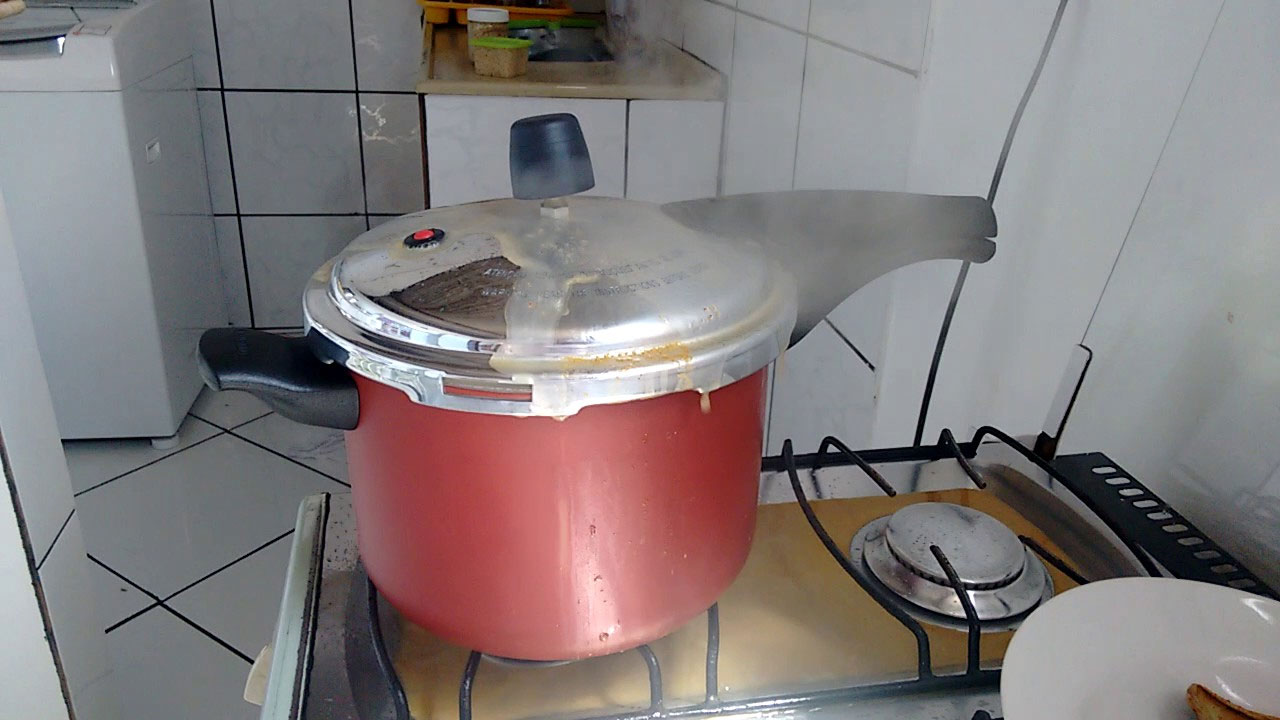

Vasos de pressão ou panelas de pressão?
Exemplo: A Panela de Pressão doméstica é um Vaso Sob Pressão (Pois tem todas as características que define este equipamento, só que em um volume menor ), quando a mesma “explode”, possui potencialidade de dano e sua consequência pode ser fatal e não somente material.
Por isso todo cuidado é necessário, como instrumentos de segurança em boas condições (válvulas de alívio, borracha, válvula de segurança), boa operacionalização, e a integridade física da chapa da panela (sem trincas ou amassos, etc).
Se em nossa casa temos que ter este cuidado, imagine em nossa empresa, onde equipamentos sob pressão podem possuir criticidade maior.
Vale ressaltar que podemos ser mais restritivos que as Normas Regulamentadoras do MTE publicadas a fim de promover cada vez mais a Segurança e Saúde do Trabalho.

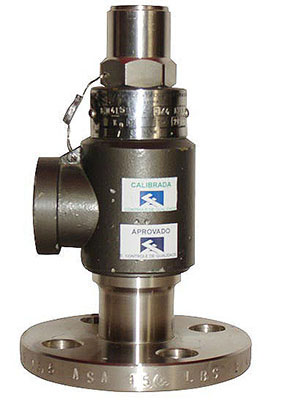

Válvulas de alívio ou Segurança
Como o próprio nome sugere as válvulas de alívio servem justamente para aliviar a pressão interna dos vasos de pressão. Os tipos de válvulas de alívio podem variar graças aos diversos tipos e funções que os vasos de pressão podem desempenhar nas empresas.
Retomando o nosso exemplo da panela de pressão, aquela válvula de segurança que fica próximo ao pino na tampa desempenha função semelhante às válvulas de alívio.
Em termos de vasos de pressão maiores e que trabalham sob fortes pressões, as válvulas de alívio e segurança levam em conta a pressão máxima de trabalho, pressão de ajuste da válvula de segurança, contra pressão (constante ou variável), vazão máxima, tipo de fluido, estado de fase do fluido (líquido, gasoso, mistura de fases), temperatura, tipo e dimensões das conexões.
Principais partes dos vasos de pressão
A maior parte dos vasos de pressão estão divididos em costado, tampos, bocais, suportes ou base. Veremos a seguir cada um deles:
Costado
É a parte do cilindro dos vasos de pressão. Estes podem ser fabricados a partir de uma chapa plana que posteriormente passará pelo processo de calandragem. O costado também pode ser feito de um tubo que terá a sua capacidade de pressão definida por sua espessura e diâmetro.

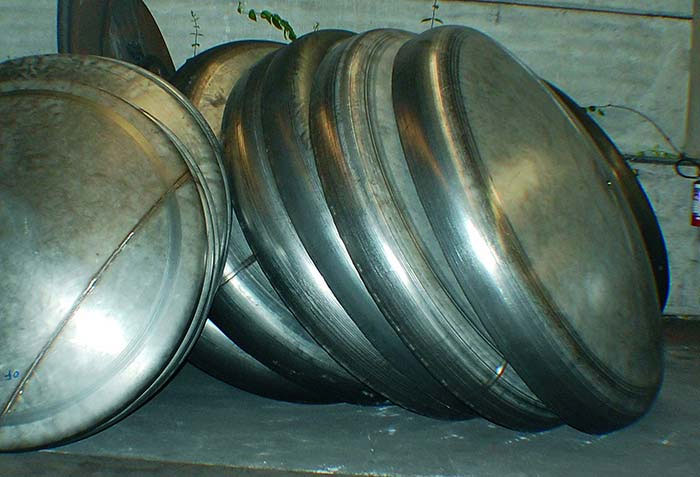

Tampos
Os tampos são as partes que fazem o fechamento dos vasos de pressão. Também influenciam diretamente na capacidade de pressão que será suportada pelo vaso. Geralmente sofrem esmagamento em seu processo de fabricação.
Bocais
Os bocais são as “vias de acesso” aos vasos de pressão. São eles os responsáveis pelo acoplamento do manômetro e em vasos de pressão com mais de 2m³ existem bocais específicos para a averiguação do interior do vaso.
Suporte ou Base
Para os vasos de pressão maiores o ideal é sempre estarem fixados ao chão e para que não haja danos devido às vibrações as bases são fundamentais. Podem ser tipo saia para os vasos verticais, pés (chapas dobradas), ou mesmo cantoneiras e vigas, dependendo do tamanho do equipamento.
Os vasos de pressão estão em toda a parte e mante-los funcionando bem e acima de tudo com segurança é uma tarefa importante.
Nós, profissionais da área de segurança temos este compromisso de promover a cultura de segurança em qualquer empresa, independente do segmento ou tamanho.
Aproveite para se inscrever em nossa newsletter e receber conteúdos como este em seu e-mail.
Um abraço e até a próxima 😉
